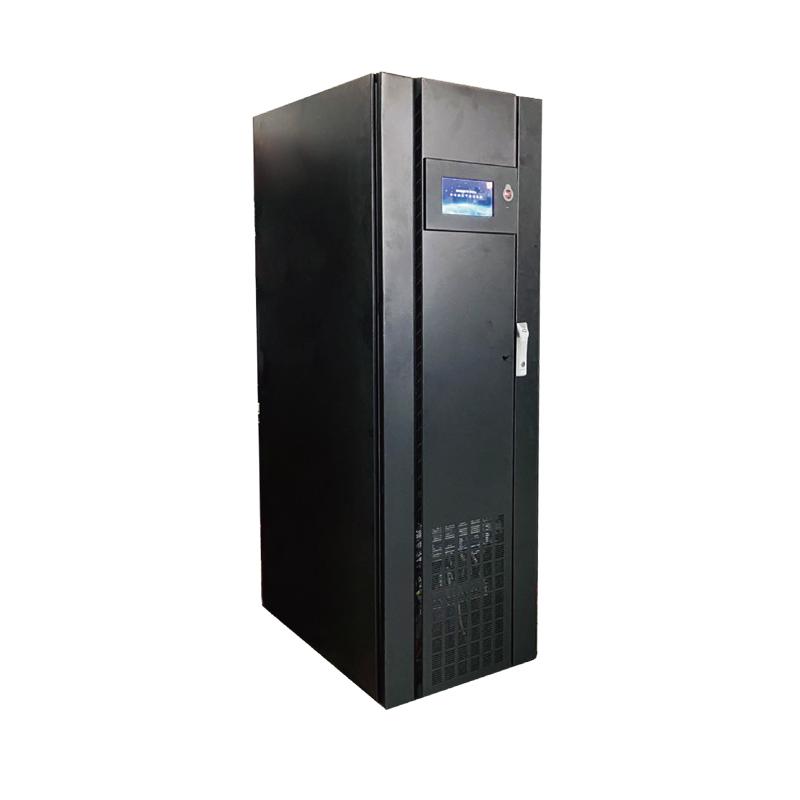

ИБП Propoweress серии HQ33 средней и высокой мощности соответствуют стандарту «Military-Grade», гарантируя надежность и долговечность. Кроме того, Propoweress отличается компактной конструкцией, минимизирующей занимаемое пространство. ИБП серии HQ33 широко используются в промышленности, в суровых условиях и в сложных электротехнических условиях, например, на нефтехимических предприятиях, производственных предприятиях, железных дорогах, в больницах, государственных учреждениях, на военных объектах и т. д.
Reliab
ность
Проектирование DSP+CPLD
Резервный вентилятор N+1, система охлаждения с переменной скоростью.
IGBT-инвертор с выходным изолирующим трансформатором
100%-ная способность выдерживать несбалансированную нагрузку
Функция холодного старта
Гибкость и высокая эффективность
Выходной коэффициент мощности = 0,9
Экстремально низкий THDi (опционально)
Максимум 8 параллельных единиц
Минимальное занимаемое пространство
Гибкая конфигурация батареи: 29–34 единицы
Интеллектуальное управление аккумулятором E-BAT
Порт связи RS232/RS485, опционально SNMP
Функция комплексной защиты
Функция самодиагностики для предотвращения неисправностей при включении питания.
Защита от перенапряжения/перегрузки/короткого замыкания/перегрева/батареи/напряжения нагрузки.
Стандартные входные, выходные, обходные и сервисные переключатели.
Интеллектуальное обнаружение переключателей, активная защита

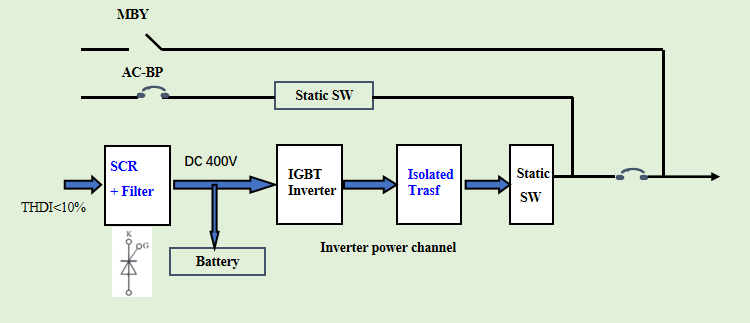

Конструкция «LF&LV», повышенная надежность
Серия HQ33 использует тиристорный выпрямитель частоты (50 Гц) и встроенный выходной изолирующий трансформатор (с функцией усиления изоляции). Благодаря этому аккумуляторную батарею можно подключать напрямую к шине ИБП без преобразователя постоянного тока, а внутреннее постоянное напряжение составляет 400 В. Выходной трансформатор хорошо справляется с перенапряжением и электрическими помехами от нагрузки. Такие низко- и низковольтные характеристики значительно повышают надежность системы.

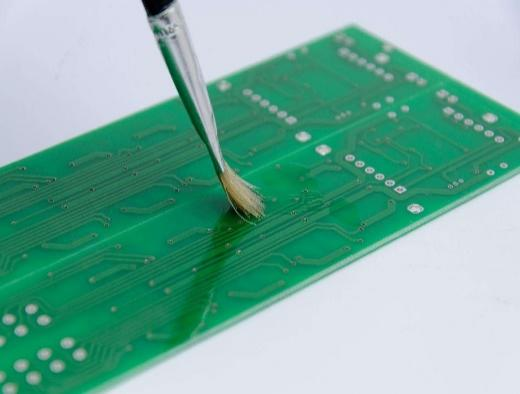

Конформное покрытие печатных плат
Конформное покрытие обеспечивает надежную защиту печатной платы от пыли, влаги и других коррозионных веществ. Эта обработка значительно повышает долговечность и стабильность электрической схемы и компонентов, что делает HQ33 идеальным материалом для применения в суровых условиях, например, в нефтегазовой отрасли, на морских проектах и т. д.
Независимый кабинет PCBA
Компания Evada разработала уникальный дизайн для отдельного шкафа печатной платы. Такая конструкция позволяет значительно снизить электромагнитные помехи, что позволяет ИБП безупречно работать даже в сложных электрических и магнитных условиях, например, в больницах, на электростанциях, производственных предприятиях и т. д.

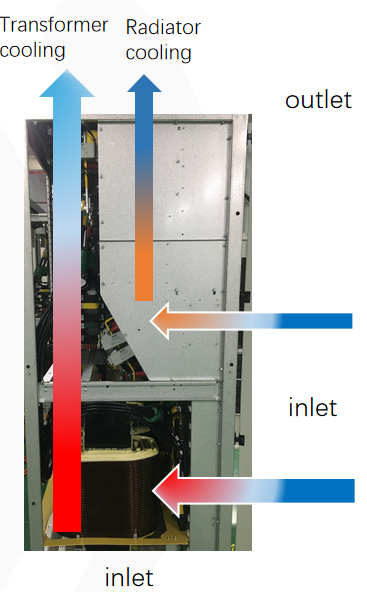

Двойной независимый охлаждающий туннель
В HQ33 реализована конструкция с двумя независимыми охлаждающими туннелями. Один туннель предназначен для охлаждения трансформатора, другой — для охлаждения радиатора и печатной платы. Такая конструкция позволяет максимально повысить эффективность охлаждения и защитить печатную плату и другие чувствительные компоненты от перегрева и пыли.

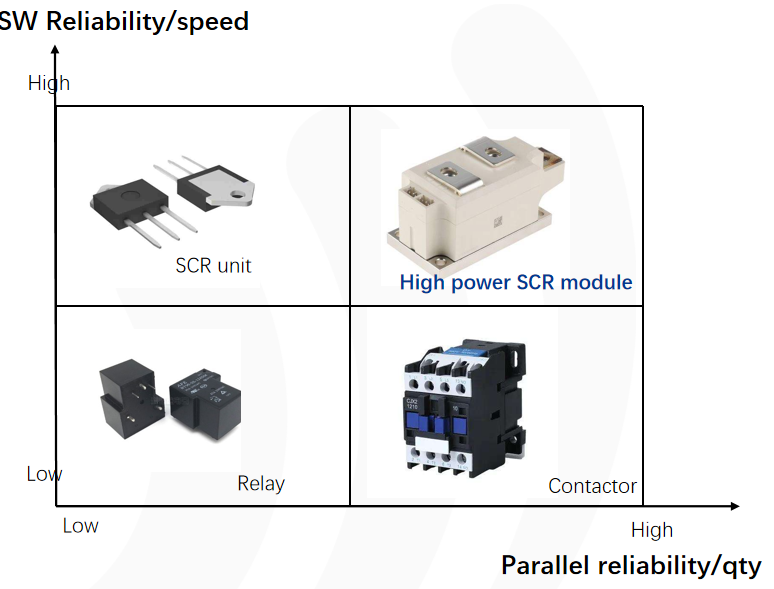

В ИБП HQ33 используется высокомощный модуль SCR. По сравнению с традиционными небольшими блоками SCR, реле или контактами, высокомощный модуль SCR имеет много преимуществ, таких как более высокая скорость переключения, более высокая надежность переключения, лучшая параллельная производительность и более высокая параллельная гибкость.
Композитный контроль «1+1»
Аппаратная часть HQ33 использует DSP+CPLD для обеспечения высокой скорости и точности работы ИБП. Программное обеспечение HQ33 реализует двухконтурное управление и компенсацию гармоник, что обеспечивает динамику и стабильность системы. В результате HQ33 обеспечивает коэффициент гармонических искажений (THDV) менее 2%.
Удобный интерфейс

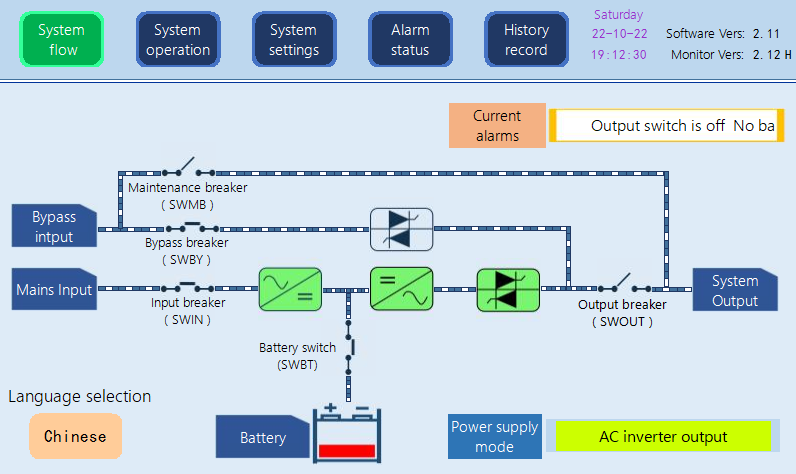

HQ33 оснащен 7-дюймовым сенсорным экраном. Большой сенсорный экран обеспечивает четкое отображение динамического состояния 4 переключателей, рабочего состояния, состояния нагрузки, питания от сети и состояния аккумулятора ИБП на экране, позволяя пользователям в любое время отслеживать рабочее состояние устройства и изменения в окружающей среде.
Умная система мониторинга

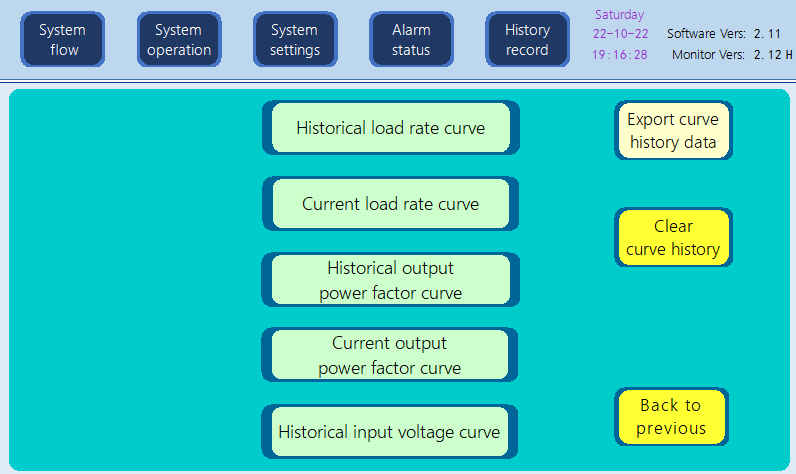

Помимо отображения рабочей информации в режиме реального времени, система мониторинга HQ33 может генерировать рабочий логотип и отображать записи истории, такие как кривая скорости нагрузки, кривая выходного коэффициента мощности, кривая входного напряжения и т. д. Эта функция очень полезна для анализа данных и обслуживания системы.
Э
-

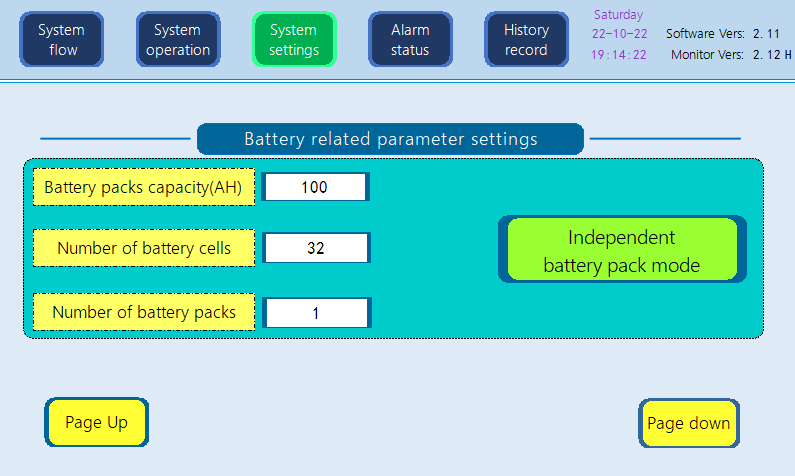

BAT Интеллектуальное управление аккумулятором
Компания Propoweress разработала собственную уникальную систему интеллектуального управления аккумуляторными батареями. ИБП HQ33 обеспечивает гибкую настройку аккумуляторных батарей. Он поддерживает 29–34 аккумулятора, включая нечётное количество. Зарядный ток регулируется в диапазоне от 10 до 40 А. ИБП поддерживает холодный запуск аккумуляторных батарей, параллельное подключение общих аккумуляторных батарей и функцию проверки разрядки аккумуляторных батарей. Кроме того, ИБП совместим с литиевыми аккумуляторными батареями.
Производительность
|
Модель |
HQ3310 |
HQ3320 |
HQ3330 |
HQ3340 |
HQ3360 |
HQ3380 |
HQ33100 |
HQ33120 |
HQ33160 |
HQ33200 |
HQ33300 |
HQ33400 |
|
Емкость |
10 кВА |
20 кВА |
30 кВА |
40 кВА |
60 кВА |
80 кВА |
100 кВА |
120 кВА |
160 кВА |
200 кВА |
300 кВА |
400 кВА |
|
Вход |
||||||||||||
|
Номинальное напряжение |
380/400/415 В переменного тока, 3 фазы + нейтраль + заземление |
|||||||||||
|
Диапазон напряжения |
± 25 % |
|||||||||||
|
Номинальная частота |
50/60 Гц автоматическое определение |
|||||||||||
|
Диапазон частот |
45 Гц ~ 65 Гц |
|||||||||||
|
Обход |
||||||||||||
|
Номинальное напряжение |
380/400/415 В переменного тока, 3 фазы + нейтраль + заземление |
|||||||||||
|
Номинальный диапазон частот |
±15 % （ ± 10 % ， ± 20% настраивается на дисплее ） |
-40% ， +20% устанавливаемый |
||||||||||
|
Номинальная частота |
50 / 60 Гц |
|||||||||||
|
Диапазон частот |
±2 % （ ± 5 % настраивается на дисплее ） |
±2% , ±5% , ±10% , ±20% настраиваемый |
||||||||||
|
Переключатель инвертора/байпаса |
<1 мс |
|||||||||||
|
Перегрузочная способность |
150% длится 10 минут ； 175% длятся 1 минуту ； 200% в течение 18 секунд. |
|||||||||||
|
Выход |
||||||||||||
|
Выходной ПФ |
0,8 (0,9 опционально) |
|||||||||||
|
Номинальное напряжение |
380/400/415 В переменного тока, 3 фазы + нейтраль + заземление |
|||||||||||
|
Фазное напряжение |
220 (200 ~ 244 В, настраивается на дисплее) |
|||||||||||
|
Крест-фактор |
3 ： 1 |
|||||||||||
|
КНИ |
<2% при 100% линейной нагрузке ； <4% при 100% нелинейная линия |
|||||||||||
|
НапряжениеТочность |
± 1 % |
|||||||||||
|
ПереходныйРеакцияНаНапряжение |
± 5 % ＜ 10 мс |
|||||||||||
|
Перегрузка |
110%~125% длится 10 минут ；＜ 150% длится 1 минуту. |
|||||||||||
|
SystemEfficiency |
≥93% при 100% нагрузке |
|||||||||||
|
Вход батареи |
||||||||||||
|
Напряжение постоянного тока |
384 (устанавливается 360~408) |
|||||||||||
|
Зарядный ток |
10-40А (настраиваемый) |
|||||||||||
|
Система |
||||||||||||
|
Коммуникация |
RS232 или RS485 （ МОДБУС ） |
|||||||||||
|
Работающий |
0 ~ 40 °С |
|||||||||||
|
Влажность |
0~95 % （ без конденсации ） |
|||||||||||
|
Высота |
<1000M без снижения мощности ， > 1000 м, снижение номинала на 1% при увеличении на каждые 100 метров |
|||||||||||
|
Шум |
≤65 дБ на 1 м |
|||||||||||
|
Физический |
||||||||||||
|
ШxГxВ (мм) ） |
500 х 600 х 1200 |
500 х 800 х 1600 |
700 х 800 х 1800 |
1245x855 х1900 |
1640x855 х1900 |
2265x855 х1900 |
||||||
|
Масса （ кг ） |
183 |
216 |
245 |
287 |
342 |
385 |
412 |
435 |
520 |
1075 |
1630 |
2150 |
* Технические характеристики могут быть изменены без предварительного уведомления.
Продуктовый кейс 1 Электростанция Баоцзи
ИБП Evada HQ серии 40 кВА с тремя входами и тремя выходами обеспечивает безопасную, надежную, экологичную и энергосберегающую подачу электроэнергии для распределительной компании Baoji Power Supply Company.

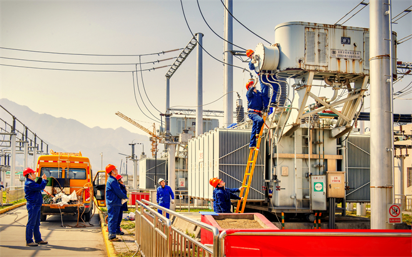

Продуктовый кейс 2 Электросеть штата Шэньси
ИБП промышленной частоты Evada HQ серии с тремя входами и тремя выходами мощностью 40 кВА обеспечивает безопасное, надежное, экологичное и энергосберегающее электропитание для распределения электроэнергии в компьютерном зале энергетической компании Shaanxi State Grid Company.
