Мощность: выключатель 30-1000А
Режим
Источник питания
Особенности: Интеграция с коммуникационным питанием, распределением переменного и постоянного тока; Модульный выпрямитель с функцией горячей замены; Совместимость с аккумуляторами LiFePO4 и свинцово-кислотными аккумуляторами

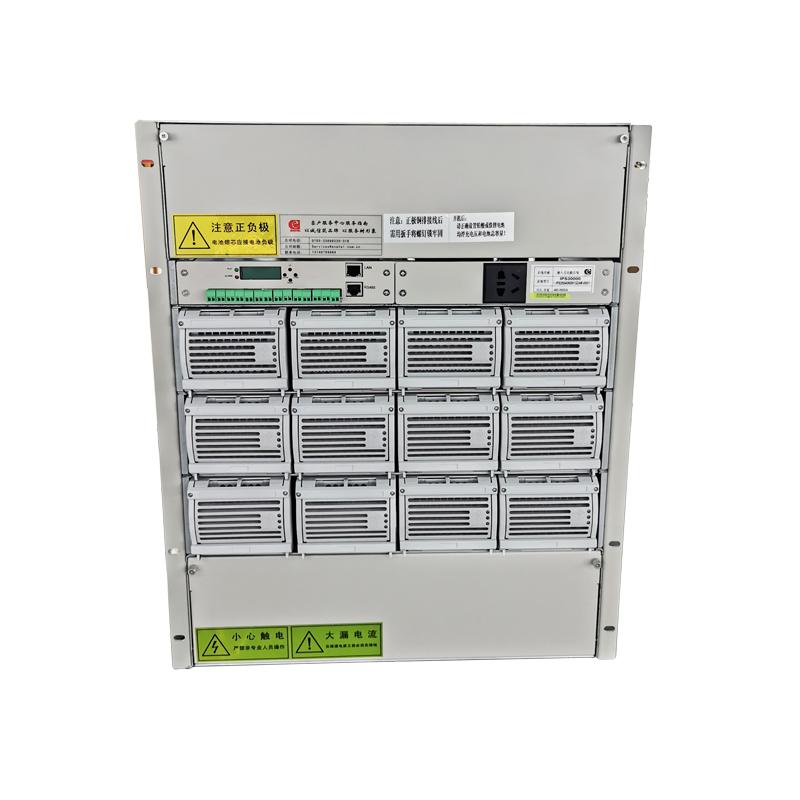

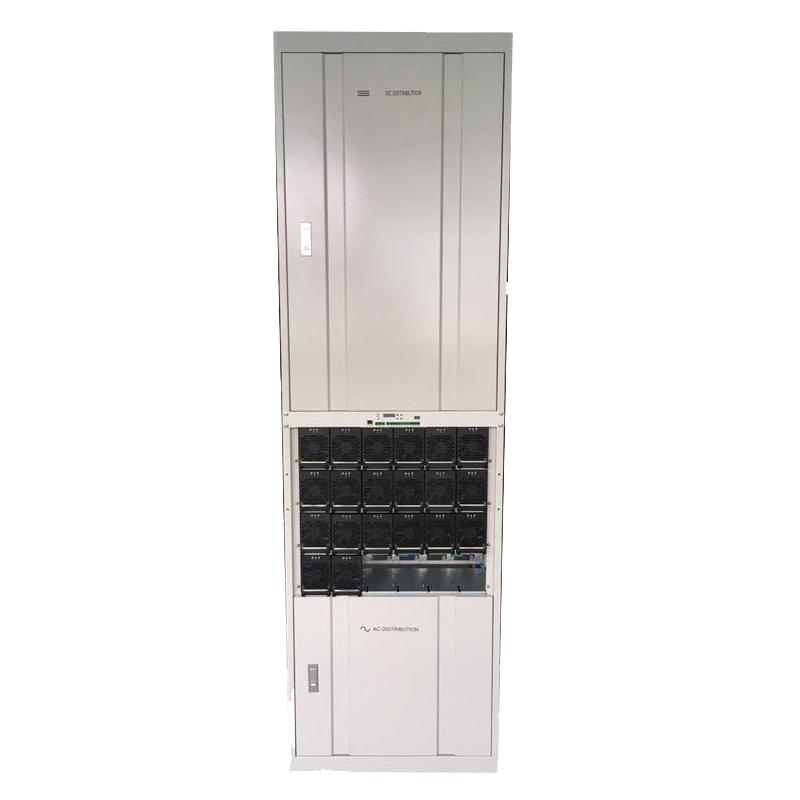

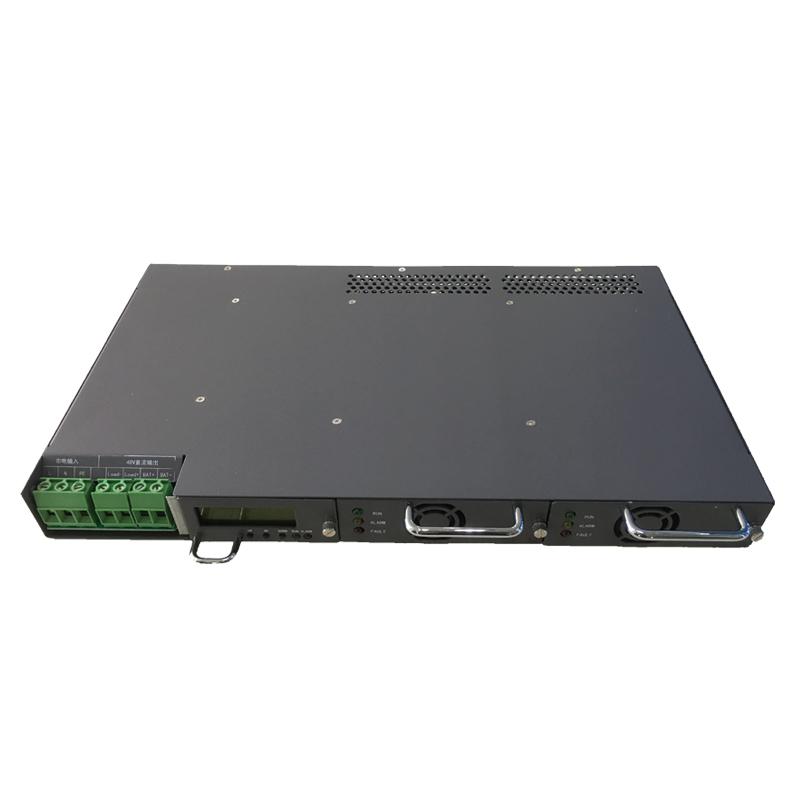

Описание: Серия E48 — это импульсные блоки питания для телекоммуникаций с током от 30 А до 1000 А.
Область применения
Базовые станции, коммутационные центры малого и среднего размера, волновые сетевые коммуникации, спутниковая связь, передача данных, центры обработки данных и т. д.
Эксплуатационные характеристики
Высокая надежность
1. Сверхширокий диапазон входного напряжения сети: больше подходит для суровых условий электросети.
2. Идеальное управление аккумулятором: с функциями температурной компенсации, автоматического выравнивания,
плавающее управление зарядом, автоматическая регулировка напряжения, расчет емкости аккумулятора и онлайн-тестирование аккумуляторов.
3.Использование передового центрального процессора и технологии управления несколькими микропроцессорами делает импульсный источник питания более стабильным и надежным.
Отличный дизайн
1. Модуль выпрямителя использует неразрушающую технологию горячей замены, что позволяет сократить время замены менее чем до 1 минуты.
2.Совместим с аккумуляторами LiFePO4 и свинцово-кислотными аккумуляторами для различных сценариев применения.
3. Технология цифровой коррекции коэффициента мощности с входным коэффициентом мощности 0,99 для предотвращения загрязнения сети.
Идеальная защита
1. Имеет защиту от повышенного и пониженного напряжения на входе, защиту от повышенного и пониженного напряжения на выходе, защиту от короткого замыкания, защиту от перегрузки по току, защиту от молний, защиту от неисправности вентилятора, отображение неисправностей, хранение истории записей сигналов тревоги и другие функции для обеспечения надежной работы нагрузочного оборудования.

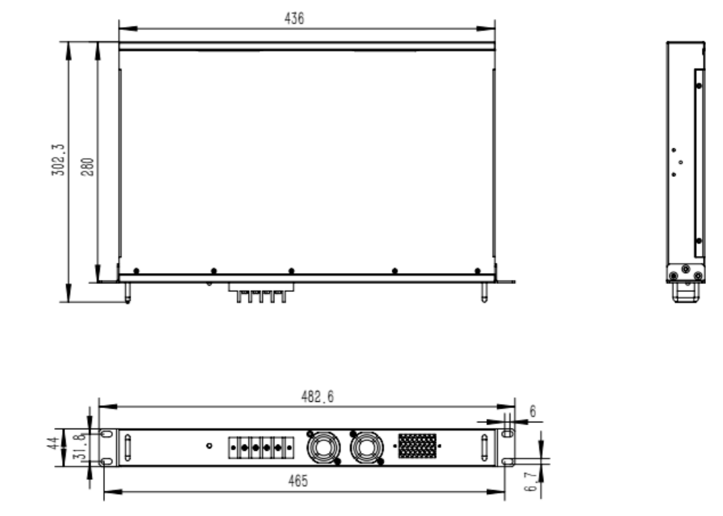

Размеры:
Производительность
|
1.Вход |
|||||
|
Элемент |
Параметр |
Единица |
Замечание |
||
|
Диапазон входного напряжения |
Старт 140—290 |
Вакуум |
Диапазон входного напряжения – это фазное напряжение трехфазного переменного тока, а пусковое напряжение системы должно быть больше или равно 140 В переменного тока. |
||
|
Бег 90-290 |
|||||
|
Номинальное напряжение |
220 |
Вакуум |
Фазное напряжение |
||
|
Частота напряжения |
43—67 (типичное значение 50/60) |
Гц |
|||
|
ПФ |
≥0,99 |
Рабочее состояние при полной загрузке |
|||
|
2.Выход |
|||||
|
Элемент |
Параметр |
Единица |
Замечание |
||
|
Номинальное напряжение |
-53,5 |
В постоянного тока |
Вход 220 В переменного тока |
||
|
Диапазон напряжения |
-42 ~ -58 |
В постоянного тока |
Регулируется путем мониторинга (условие теста: без нагрузки) |
||
|
Емкость одного модуля |
30 или 50 |
А |
Гибкая конфигурация в соответствии с требованиями |
||
|
Выходной ток |
30 ~ 1000 |
А |
При номинальных выходных условиях выходной ток 300 А гарантирован при входном напряжении 90–176 В переменного тока. |
||
|
Выходные пульсации и шум |
≤200 |
мВпик-пик |
Полоса пропускания осциллографа должна быть 20 МГц, а зонд должен быть подключен параллельно с конденсатором 10u + 104 |
||
|
Задержка включения питания |
3 ~ 8 |
С |
Вход 220 В переменного тока, вход переменного тока рассчитывается после Контактор переменного тока втянут 。
|
||
|
Точность стабилизации напряжения |
≤±1% |
||||
|
Шум
|
Широкополосное шумовое напряжение |
≤100 |
мВ |
3,4—150 кГц |
|
|
≤30 |
мВ |
150—30 МГц |
|||
|
Индекс |
Телефон Вес Шумовое напряжение |
≤2 |
мВ |
||
|
Динамичный Ответ |
Перерегулирование Амплитуда |
△ В ： ≤5 |
%Vo |
25%—50%—25% или 50%—75%—50% Изменение нагрузки |
|
|
Восстановление Время |
△ т ： ≤500 |
мкСм |
|||
|
Текущий дисбаланс распределения |
≤5% |
Модуль параллельный 50%—100% Номинальная выходная мощность （ Силовые модули могут работать параллельно ） |
|||
|
Температурный коэффициент |
±0,02 |
%/ ℃ |
|||
|
Выходная эффективность |
≥92% |
220 В переменного тока/ Номинальная нагрузка (типичная) |
|||
|
≥87% |
110 В переменного тока/Номинальная нагрузка |
||||
|
3. Точки сигнализации и защиты |
|||||
|
Элемент |
Параметр |
Единица |
Замечание |
||
|
Отключение по превышению напряжения на входе системы |
298±5 |
ВАК |
Автоматическое восстановление, точка восстановления 290 В ± 5 В |
||
|
Защита от перенапряжения на входе модуля |
≥300 |
ВАК |
Выход 0А （ Тест регулятора напряжения ACSOURCE+ ） |
||
|
Отключение по низкому напряжению на входе системы |
68±5 |
ВАК |
Автоматическое восстановление, точка восстановления 136 В ± 5 В |
||
|
4. Физические характеристики |
|||||
|
Габариты и вес зависят от размера модуля распределения питания и мощности силового модуля. |
|||||
Продуктовый кейс 1

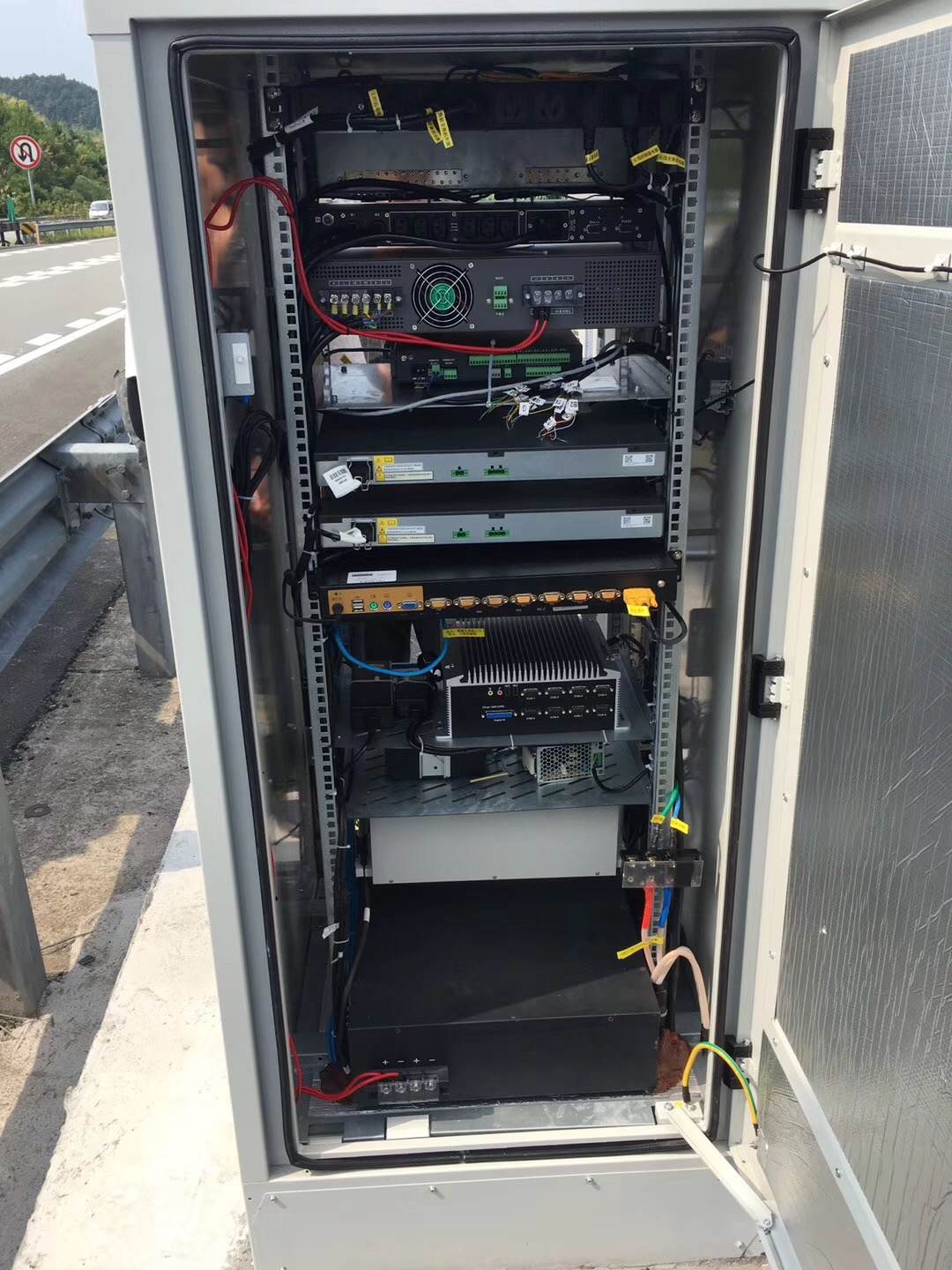

Пользователи используют Evada E4890-3U для подачи питания на оптическое передающее оборудование, реализации функции резервирования N+1 и повышения надежности и стабильности электропитания.
