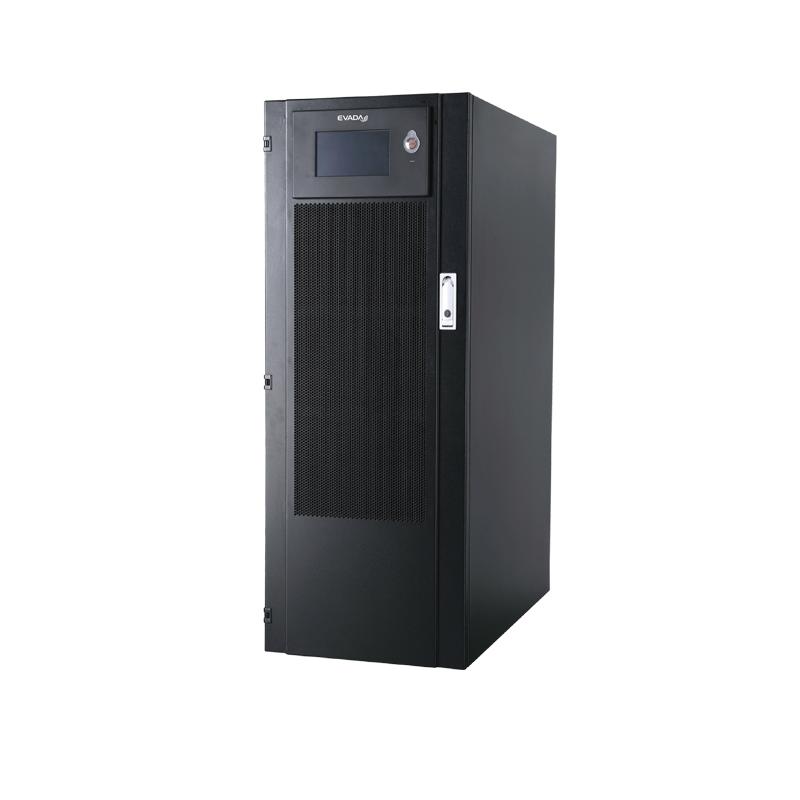

Серия Propoweress DTH 33 с двойным преобразованием представляет собой трёхфазный ИБП 3:3 в корпусе Tower мощностью от 10 до 200 кВА. В нём используются передовая технология управления DSP и схема резервирования N+X, что повышает производительность и надёжность системы. Помимо удобства использования, он также предлагает удобный дизайн с полным фронтальным доступом для обслуживания и интуитивно понятным пользовательским интерфейсом. Благодаря энергосберегающим функциям, высокому коэффициенту мощности и режиму ECO, серия DTH является экономичным вариантом, подходящим для различных отраслей и сфер применения, что делает её широко используемой в серверных комнатах, центрах обработки данных, центрах управления сетями, телекоммуникациях, прецизионных приборах, банках и т. д.
Передовые технологии
Широкое входное напряжение
Автоматическое определение 50/60 Гц
Коррекция коэффициента входной мощности
32-битная высокоскоростная цифровая обработка сигналов DSP
Функция самотестирования без нагрузки
Параллельная функция N+X
Совместимо с литиевой батареей
Исключительная гибкость
Регулируемая конфигурация батареи: 30–44 единицы
Совместимость с генератором
Комплексный дисплей для удобства мониторинга
Функция холодного старта
Выходной изолирующий трансформатор (опция)
Экологическая эффективность
Режим ECO для экономии энергии
Входной коэффициент мощности ≥ 0,99 при 100% нагрузке

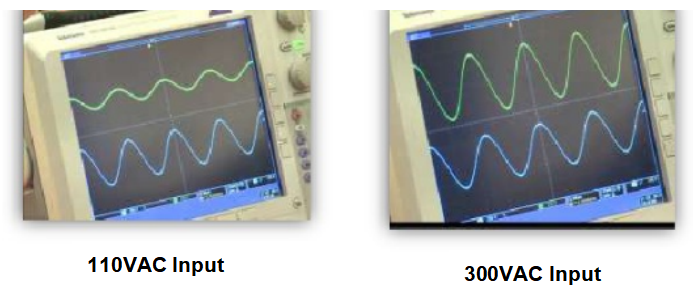

Диапазон входного напряжения: 110–300 В переменного тока
Диапазон входных частот: 40 Гц-70 Гц
Совместимо с дизель-генераторами различных типов.

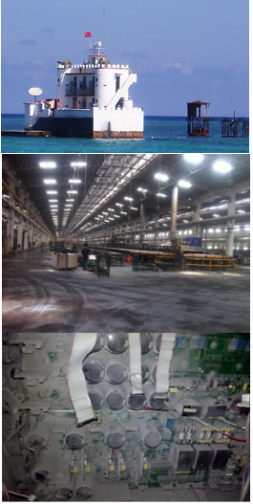

2. Подходит для использования в суровых условиях окружающей среды различных применений.

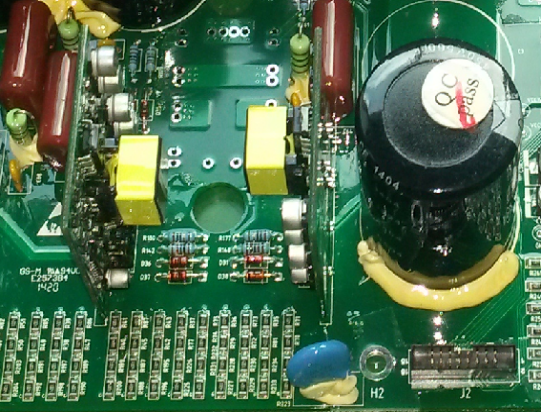

Все печатные платы покрыты защитной краской в различных условиях эксплуатации.
Высокоскоростной DSP-процессор, используемый в основной цепи
DSP обеспечивает высокоскоростное и высокоточное управление, повышая надежность, гибкость и стабильность управления системой.
4. Простота обслуживания

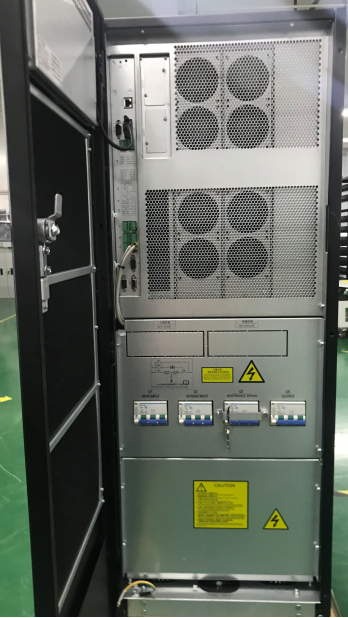

Главный входной автоматический выключатель, автоматический выключатель байпаса, выходной автоматический выключатель и автоматический выключатель сервисного байпаса объединены в единое целое. Простота мониторинга и обслуживания.

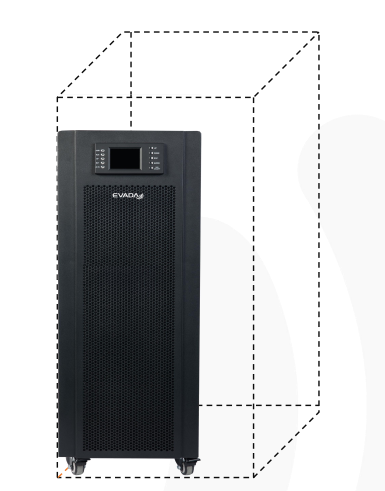

Компактный размер и большая вместимость, экономят 75% пространства.
Производительность
|
Модель |
ДТХ33-10КС ДТХ33-10КЛ |
ДТХ33-20КС ДТХ33-20КЛ |
ДТХ33-30КС ДТХ33-30КЛ |
DTH33-40KL |
DTH33-50KL |
DTH33-60KL |
DTH33-80KL |
DTH33-100KL |
DTH33-120KL |
DTH33-160KL |
DTH33-200KL |
|
|
Емкость |
10 кВА |
20 кВА |
30 кВА |
40 кВА |
50 кВА |
60 кВА |
80 кВА |
100 кВА |
120 кВА |
160 кВА |
200 кВА |
|
|
Вход |
||||||||||||
|
Номинальное напряжение |
380 В переменного тока (3 фазы + нейтраль) |
|||||||||||
|
Диапазон напряжения |
304 В переменного тока ～ 478 В переменного тока （ линейное напряжение ） полная загрузка ； 304 В переменного тока ～ Нагрузка 228 В переменного тока (линейное напряжение) снижается линейно от 100% до 80% |
|||||||||||
|
Диапазон частот |
40 Гц ~ 70 Гц |
|||||||||||
|
Коэффициент мощности |
≥ 0,99 при 100% нагрузке ； ≥ 0,98 при нагрузке 50% |
|||||||||||
|
КНИ |
THDi ＜ 3 ％（ 100% линейная нагрузка ）； THDi ＜ 5 ％（ 100% нелинейная нагрузка ） |
|||||||||||
|
Выход инвертора |
||||||||||||
|
Выходное напряжение |
380/400/415 В переменного тока (3 фазы + нейтраль) ； 220/230/240 В переменного тока (фаза+нейтраль) |
|||||||||||
|
Точность напряжения |
±1 ％ @сбалансированная нагрузка ； ±5 ％ @несбалансированный |
|||||||||||
|
Искажение формы напряжения |
THDu≤2 ％（ 100% линейная нагрузка ）； THDu≤4 ％（ нелинейная нагрузка ） |
|||||||||||
|
Коэффициент мощности |
0,9 （ 1 необязательно ） |
|||||||||||
|
Диапазон частот (диапазон синхронизации) |
±2 Гц （ настраиваемый) ； ±0,5 Гц 、 ±1Гц 、 ±3 Гц （ настраиваемый ） |
|||||||||||
|
Диапазон частот (режим работы от батареи) |
50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц |
|||||||||||
|
Перегрузка |
＜ 105 ％， долго г бег; ＜ 110 ％， 6 0 мин; 110 ～ 125 ％ ставка d нагрузка ， лоа д 10 мин; ＞ 125 ～ 150 ％ ставка d нагрузка ， нагрузка 1 мин; ＞ 150 ％， 200 мс |
|||||||||||
|
Крест-фактор |
3:1(максимум) |
|||||||||||
|
Переключение Время |
Аккумулятор MainPower |
0 мс |
||||||||||
|
Инверторный байпас |
1 мс (сбой фазовой синхронизации, прерывание <2 мс) |
|||||||||||
|
Инвертор ЭКО |
<2 мс |
|||||||||||
|
Эффективность |
||||||||||||
|
Режим инвертора |
≥95% |
|||||||||||
|
ЭКО-режим |
≥99% |
|||||||||||
|
Аккумулятор |
||||||||||||
|
Тип |
Свинцово-кислотные или литиевые |
|||||||||||
|
Число |
32 ； 30 ~ 44 （ ±15~±22 ） (устанавливаемый) |
|||||||||||
|
Ток зарядки |
Емкость* 15%/N/12 （ N=±15-22 ） |
|||||||||||
|
Напряжение зарядки |
± 13,65 В постоянного тока * N ± 1% （ N=±15-22 ） |
|||||||||||
|
Физический |
||||||||||||
|
Размер ШxГxВ(мм) |
280 х 685 х 725 |
780 х 425 х 1200 |
960 х 600 х 1600 |
960 х 600 х1600/2000 |
1010х600х2000 |
|||||||
|
Вес нетто (кг) |
116 |
141 |
166 |
285 |
310 |
360 |
460 |
|||||
|
Среда |
||||||||||||
|
Рабочая температура |
Срок службы батареи сокращается при температуре 0~40°C >25°C |
|||||||||||
|
Относительная влажность |
0~95% без конденсации |
|||||||||||
|
Высота |
1000 метров без снижения мощности，＞1000 метров снижение мощности на 1% на каждые 100 метров подъема |
|||||||||||
|
Шум |
≤60 дБ (А) на расстоянии 1 метра |
|||||||||||
|
Управление |
||||||||||||
|
Интеллектуальный RS-232/RS-485 |
Поддержка Windows® 2000/2003/XP/Vista/2008 、 Windows® 7/8/10 、 Linux и MAC |
|||||||||||
|
Дополнительный SNMP |
Поддержка управления питанием с помощью администратора SNMP и веб-браузера |
|||||||||||
Продуктовый кейс 1

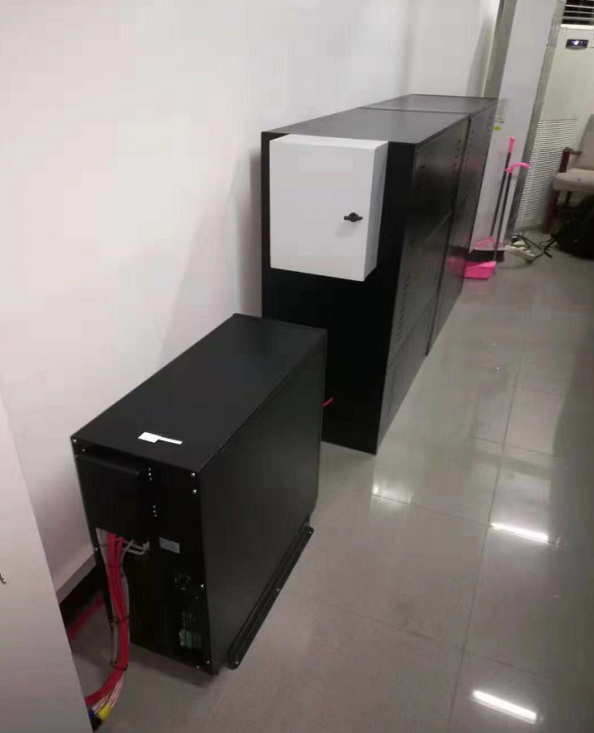

Дело в бюро общественной безопасности провинции Шэньси
Модель Propoweress: DTH33-30KL
Грузы ： Помещение центра обработки данных
