Монтаж в 19-футовую стойку, двойное онлайн-преобразование. Диапазон мощности системы: 20–150 кВА, высота 2U, силовой модуль 20K/25K. Выходной коэффициент мощности: 1.
Применение: финансы, телекоммуникации, образование, больницы, транспорт и другие сетевые устройства, центры обработки данных.
Надежный: Для улучшения работы системы и скорости отклика используется конструкция 1+1 DSP.
Эффективный: Эффективность системы достигает 96%; Высокая плотность мощности; Высота модулей 2U.
Гибкий: Возможность использования 2/4/6 модулей * 20/25 кВА для достижения различной мощности системы;
С реализовать: Встроенная конструкция для стандартных 19-дюймовых шкафов; объединена с модулями распределения питания, аккумуляторными батареями, мониторингом в одном шкафу мощностью от 20 кВА до 150 кВА.
Производительность
|
Модель |
HQ-MR40/20 |
HQ-MR80/20 |
HQ-MR100/25 |
HQ-MR125/25 |
HQ-MR150/25 |
|
Номинальная мощность |
40 кВА |
80 кВА |
100 кВА |
125 кВА |
150 кВА |
|
Емкость силового модуля |
20 кВА |
20 кВА |
25 кВА |
25 кВА |
25 кВА |
|
Вход |
|||||
|
Метод проводки |
3 фазы + нейтраль + заземление |
||||
|
Номинальное напряжение |
380/400/415 В переменного тока (линия-линия) |
||||
|
Номинальная частота |
50/60 Гц |
||||
|
Диапазон напряжения |
304 В переменного тока ～ 478 В переменного тока （ линия-линия ） полная загрузка ； 304 В переменного тока ～ Нагрузка 228 В переменного тока (линия-линия), линейно снижающаяся от 100% до 80% |
||||
|
Диапазон частот |
40 Гц~70 Гц |
||||
|
Коэффициент мощности |
>0,99 |
||||
|
КНИ |
THDi ＜ 3 ％（ линейная полная нагрузка ）； THDi ＜ 5 ％（ нелинейная полная нагрузка ） |
||||
|
Обход |
|||||
|
Номинальное напряжение |
380/400/415 В переменного тока (линейное напряжение) |
||||
|
Диапазон напряжения |
Заводская настройка -20% ～ +15% ； настраиваемый, верхний предел: +10%, +15%, +20%, +25% ； нижний предел: -10%, -15%, -20%, -30%, -40% |
||||
|
Диапазон частот |
Номинальная частота 50/60 Гц ； Диапазон частот можно установить ±1 Гц ， ±3 Гц ， ±5 Гц |
||||
|
Перегрузочная способность |
110% в долгосрочной перспективе ； >150% за 200 мс |
||||
|
Аккумулятор |
|||||
|
Напряжение батареи |
±192 В постоянного тока （ 360 ～ 528 В постоянного тока ； 30 ～ 44 устанавливаемых блока ， по умолчанию 32 блока ） |
||||
|
Емкость зарядки |
15%* общей мощности |
||||
|
Точность напряжения |
±1% |
||||
|
Выход |
|||||
|
Номинальное напряжение |
380В/400В/415В(линия-линия) |
||||
|
Номинальная частота |
50/60 Гц |
||||
|
Коэффициент мощности |
1 |
||||
|
Точность напряжения |
≤±1,0% при сбалансированной нагрузке ； ≤±5,0% при несбалансированной нагрузке |
||||
|
Точность частоты |
50/60 Гц±0,01% |
||||
|
Диапазон отслеживания частоты |
Настраиваемый ， ±0,5 Гц~±5 Гц; ±3 Гц |
||||
|
КНИ |
THDu≤2%(100% линейная нагрузка),THDu≤4%(нелинейная нагрузка) |
||||
|
Точность трехфазной фазы |
120°±1° |
||||
|
Крест-фактор |
3:1 |
||||
|
Перегрузка |
＜ 105 ％， долгосрочная перспектива ； ＜ 110 ％， 60 минут ； 110 ～ 125 ％， 10 минут ； ＞ 125 ～ 150 ％， 1 мин. ； ＞ 150 ％， 200 мс |
||||
|
Система |
|||||
|
Эффективность системы |
95% в режиме двойного преобразования ， ≥98% в режиме ECO |
||||
|
Отображать |
сенсорный ЖК-экран |
||||
|
Проводка |
Поддержка снизу в |
||||
|
Язык |
Китайский, английский; опционально: русский, итальянский, испанский, немецкий и т. д. |
||||
|
Класс защиты |
IP20 |
||||
|
Коммуникация |
Карта RS232/RS485/SNMP （ необязательный ） / сухой контакт (опционально) |
||||
|
Рабочее состояние |
Температура ： 0~40 ℃ ； влажность ： 0~95%(без конденсации) |
||||
|
Шум |
<60 дБ на 1 метре |
||||
|
Высота |
<1000 метров, снижение мощности, ＞ 1000 метров, снижение номинала на 1% при увеличении на каждые 100 метров |
||||
|
Тип шкафа |

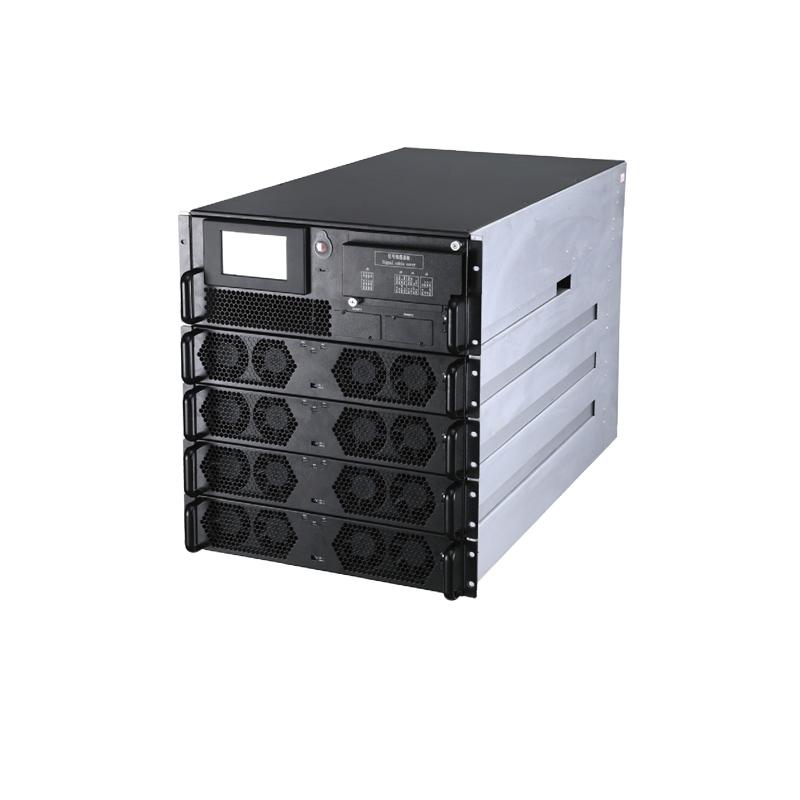

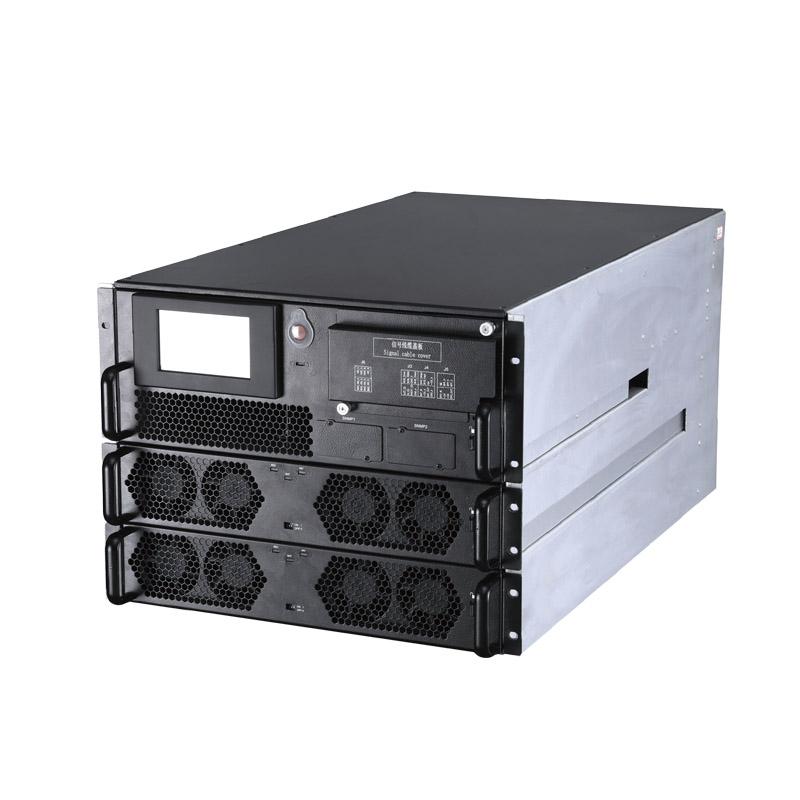

2 модуля |
4 модуля |

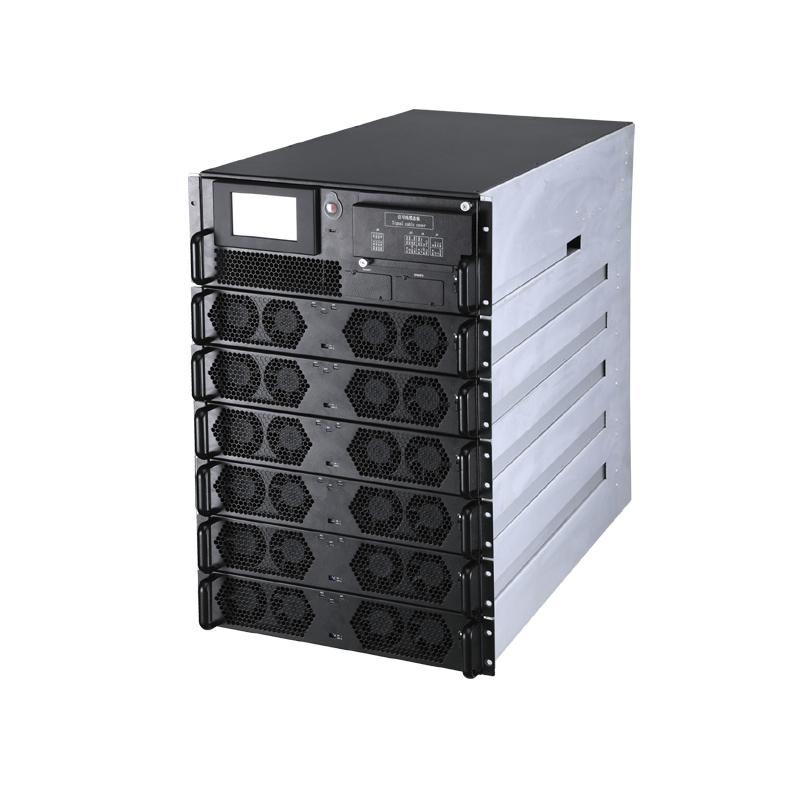

6 модулей |
||
|
Размер |
|||||
|
Система м Ш x Г x В (мм) |
482,6 x 800 x353,2(8U) |
482,6 x 800 x 531 (12U) |
482,6 x 900 x 800 (18U) |
||
|
Модуль е Ш x Г x В (мм) |
440 x 690 x 86(2U) |
||||
|
Масса |
|||||
|
Система(кг) ） |
37 |
47 |
72 |
||
|
Модуль(кг) ） |
25 |
||||
* Технические характеристики могут быть изменены без предварительного уведомления.
