Мощность: инвертор 1-15 кВА
Характеристики: выход переменного тока 220 В/постоянного тока 48 В; модуль мощностью 3 кВА, максимум 5 параллельно подключенных устройств; совместимость с LiFePO4 и свинцово-кислотными аккумуляторами

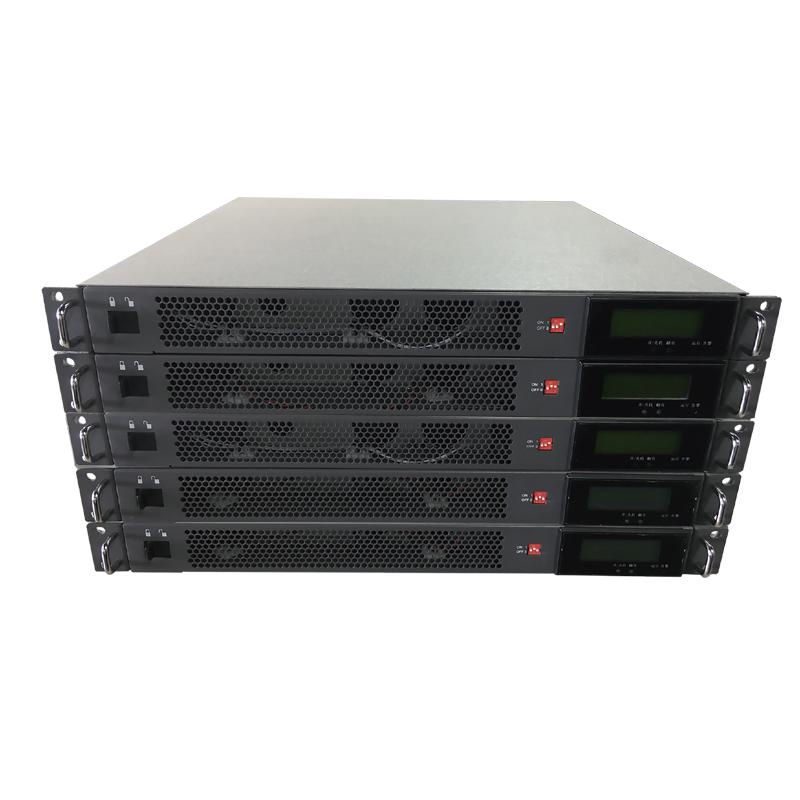

Описание: Серия XMI-HR — это интеллектуальный интегрированный источник питания переменного и постоянного тока с напряжением 48 В постоянного тока. Он монтируется в стандартную 19-дюймовую стойку высотой 1U. При нормальном напряжении сети он напрямую питает нагрузку через байпас. При отклонении напряжения сети от нормы устройство переключается в режим инвертора, и инвертор выдает напряжение 220 В.
грех
Устройство обеспечивает подачу переменного тока на нагрузку. Оно включает в себя выпрямительный модуль для зарядки аккумуляторной батареи, устройство защиты от низкого напряжения и может одновременно выдавать 48 В постоянного тока для удовлетворения различных потребностей пользователей.
В

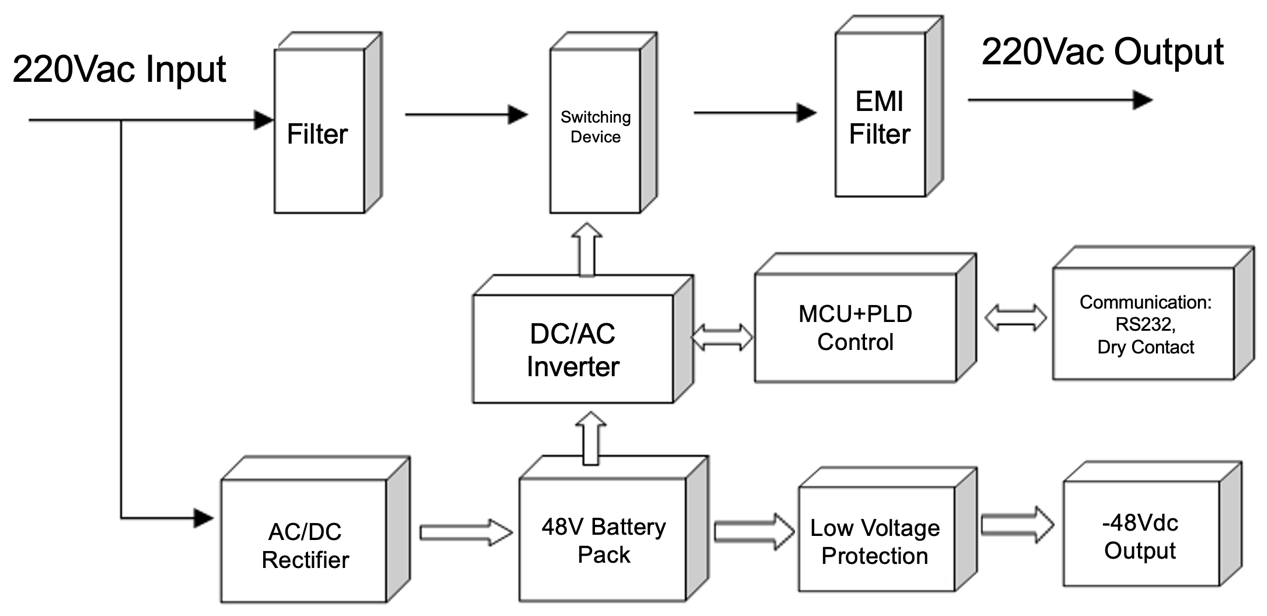

Принцип работы:
Область применения
Распределенная антенная система, удаленный блок, макропокрытие, оборудование стационарного доступа к сети.
Эксплуатационные характеристики
Интеллектуальная гибкость
1.Совместимо с аккумуляторами LiFePO4 и свинцово-кислотными аккумуляторами.
2.Стандартное крепление в 19-дюймовую стойку, поддерживающее настенный и встраиваемый монтаж.
3. Высокая перегрузочная способность, поддержка ударной нагрузки 150% номинальной нагрузки для коммуникационного оборудования с нелинейными характеристиками нагрузки.
4. Выход может быть переменным током 220 В и постоянным током 48 В одновременно (переменный и постоянный ток изолированы) для различных коммуникационных нагрузок.
Высокая надежность
1. Входной коэффициент мощности ≥0,99.
2.Интеллектуальная функция регулирования скорости вентилятора.
3. Эффективность аккумуляторного режима ≥90% при полной нагрузке.
4. Область применения Эффективность режима питания от сети достигает 99%.
Экологическая эффективность
1. Напряжение отключения питания батареи можно настроить для продления срока ее службы.
2. Защита от перенапряжения и пониженного напряжения; защита от перегрузки и короткого замыкания на выходе; защита от перегрева; предупреждение и защита от пониженного напряжения батареи; защита от перезаряда батареи; защита от перенапряжения, молниезащита.
3.Автоматическая функция.
Интеллектуальный мониторинг и управление
1. Интерфейс связи с сухими контактами: три интерфейса для сигнализации об отключении электропитания, разряде батареи и системной сигнализации.
2.Стандартный интерфейс связи RS485/RS232/SNMP как опция для удаленного мониторинга.
|
М одель |
XMI 10 HR - Х |
XMI 20 HR - Х |
XMI 30 HR - Х |
XMI 60 HR - Х |
XMI 1 00 HR - Х |
XMI 1 50 HR - Х |
|
Номинальная емкость ность |
1 к ВА |
2 кВ А |
3 кВА |
6 кВА |
1 0 кВА |
1 5 кВА |
|
Вход |
||||||
|
Напряжение переменного тока |
1 76-250 В переменного тока ( настраиваемый ) |
|||||
|
Пт частота |
50 Гц ±5% |
|||||
|
Мощность Fa актёр |
≥0. 99 |
|||||
|
округ Колумбия Напряжение |
48 ВДК |
|||||
|
кондиционер Выход |
||||||
|
Мощность Fa актёр |
0 .8 |
|||||
|
В напряжение |
2 20 ВАК ±2% ( инвертор модель ) |
|||||
|
Эффективность |
≥9 0% ( инвертор модель ) |
|||||
|
Пт частота |
50 Гц ±0,25 Гц ( инвертор модель ) |
|||||
|
Выход Форма волны |
Чистый Синус Волна ( инвертор модель ) |
|||||
|
КНИ |
≤3%( линейная нагрузка при полной нагрузке) |
|||||
|
Оверло объявление |
125% оцененный нагрузка защита после 1 минута ； 150 % защиты номинальной нагрузки через 10 сек. |
|||||
|
Переключатель хинг Время |
≤10 мс |
|||||
|
Д С Выход |
||||||
|
В напряжение |
- 48 ВДК ( чистый инвертор без округ Колумбия выход ) |
|||||
|
Текущий |
Когда то суффикс Х является ЕА , ток составляет 6 А; когда это ED, ток составляет 20 А, когда это EF, ток составляет 30 А; когда это EJ, ток составляет 50 А. Вышеуказанный ток включает в себя ток зарядки. |
|||||
|
Летучая мышь тери |
||||||
|
Низкое напряжение е Предупреждение |
4 3 В постоянного тока ± 0,5 В постоянного тока |
|||||
|
Под напряжением е |
≤40ВД С |
|||||
|
Над Напряжение Защита Точка |
≥60ВД С |
|||||
|
Оверв напряжение Восстановление |
≥55VD С |
|||||
|
Обратный C соединение Защита |
Y эс |
|||||
|
Оу выход ( Инвертор Режим ) |
||||||
|
Оверв напряжение Защита |
≥245 В кондиционер |
|||||
|
Низкое напряжение е Предупреждение |
≤200 В кондиционер |
|||||
|
П защита |
||||||
|
Вне помещать Короткий Схема Защита |
Y эс |
|||||
|
Над Температура Защита |
Построен - в вентилятор для нагревать рассеивание , разумный скорость регулирование в зависимости от нагрузки |
|||||
|
Аккумулятор Физика сикал |
||||||
|
Номинальное напряжение е |
48 ВДК |
|||||
|
Чар джин Напряжение Диапазон |
53 -59 ВДК ( настраиваемый ) |
|||||
|
Чарги нг Текущий |
6 А /20 А / 30А/50А |
|||||
|
Механический Характеристики |
||||||
|
ШxГxВ ( мм ) |
482.6 х 350 х 4 4.5 ( 1U) |
48 2,6x500x88(2U) |
482.6 х 492 х 22 2 ( 5У) |
|||
|
Масса ( кг ) |
＜ 10 |
＜ 20 |
＜ 30 |
＜ 50 |
||

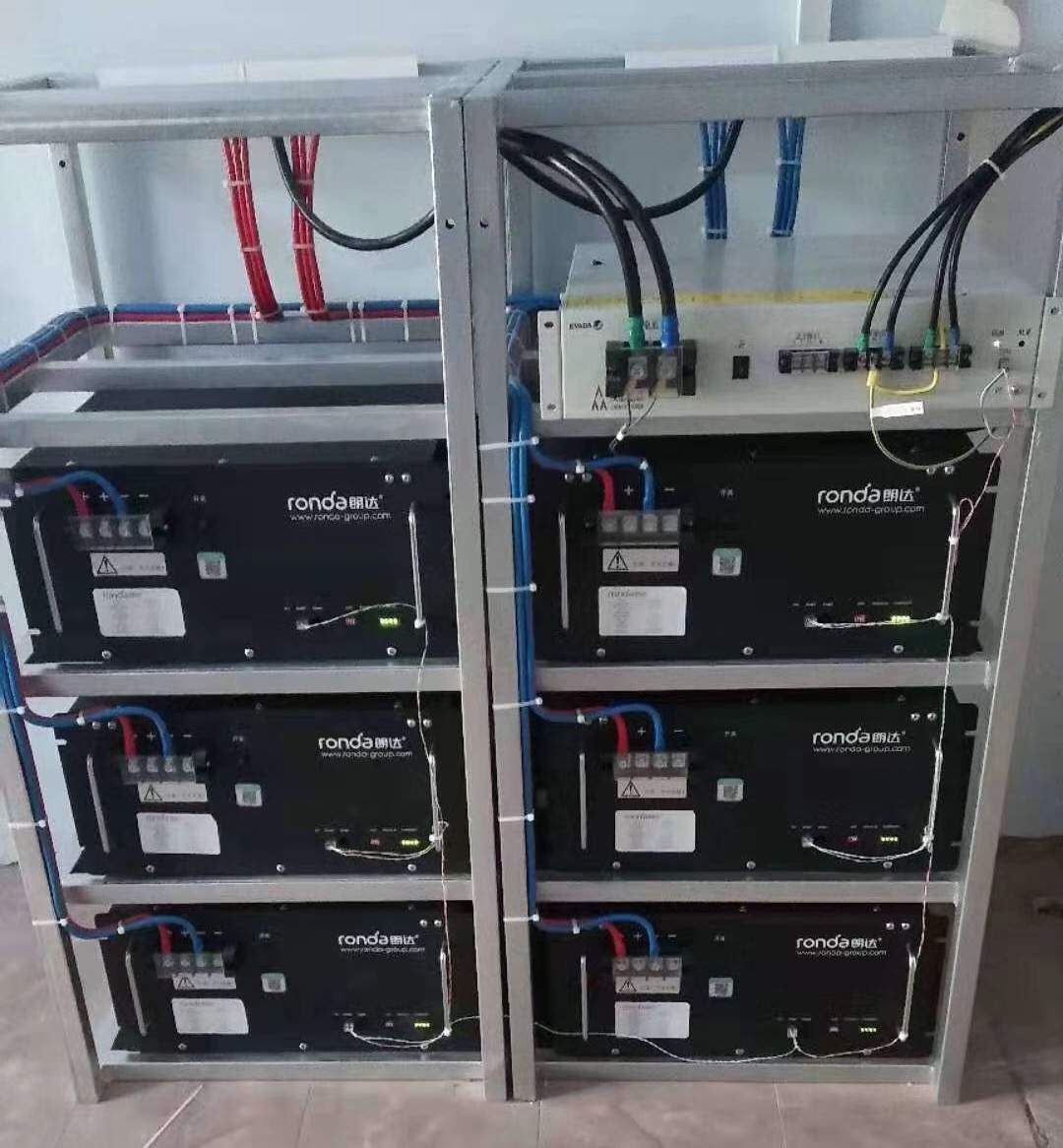

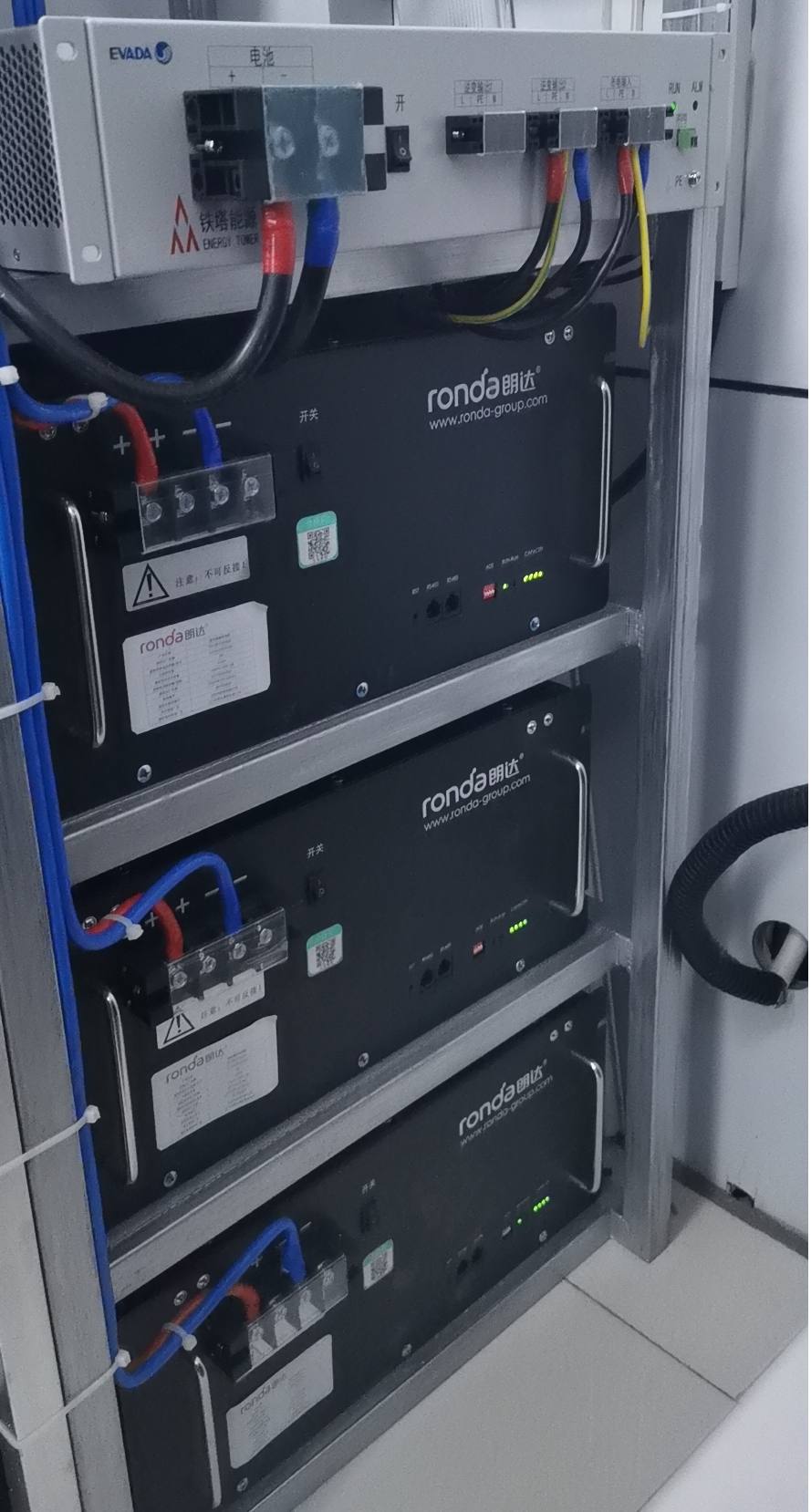

Продуктовый кейс 1
Инвертор Evada 10 кВА с аккумулятором
у
пакет для Почтового сберегательного банка
о
f Китай
